椭偏仪在半导体CMP工艺量测的应用

更新时间:2026-06-03      点击次数:15

椭偏仪在半导体CMP工艺量测的应用

一、半导体CMP工艺背景

芯片制造过程大致可以分为顶层设计、晶圆制造、封装测试三大步骤,晶圆制造过程尤为复杂。晶圆制造主要包括7大流程,分别是扩散、光刻、刻蚀、离子注入、薄膜生长、化学机械抛光(Chemical-Mechanical Planarization,简称CMP)、金属化。不同特性芯片,工艺制程和技术节点要求也不同,这些工艺制程并不是单一顺序执行,而是选择性地重复进行。例如,每一片晶圆在生产过程中可能都会经历几道甚至几十道的CMP工序。

集成电路元件普遍采用多层立体布线,若未经平坦化处理,晶片表面起伏明显,如图1所示。同层金属薄膜由于厚度不均匀导致电阻值不同,引起电子迁移造成电路短路。晶圆表面起伏不平还会使光刻时无法准确对焦,导致线宽控制失效,严重限制布线层数,降低集成电路的使用性能。因此在CMP工序后,必须进行晶圆的测量和评估,以此来检查产品的合格率及不断优化工艺参数。


图1 CMP工艺平坦化效果

二、半导体CMP的量测意义

CMP工艺最重要的要求之一是确定何时停止抛光工艺,即终点检测(EPD)。它是用来确定研磨过程何时完成的,即何时达到预期的平坦度和厚度。过度抛光晶片将导致偏离目标膜厚度,从而降低器件性能或产量。另一方面,抛光不足的晶圆会导致返工并增加IC制造成本。因此,EPDCMP工艺起着至关重要的作用。但EPD难度较大,成本较高,目前行业内大多采用离线厚度检测设备来调整CMP工艺,而离线厚度检测设备中,椭偏仪膜厚仪占重要地位。

椭偏仪和膜厚仪在CMP工艺中,通过分析光与材料表面的相互作用,能够非接触、实时地测量多种关键参数,为工艺控制和优化提供重要依据。以下是其在CMP中的主要测量对象及应用场景:

1.介质层薄膜厚度(氧化物如SiO2):用于潜沟槽隔离和层间介质层的平坦化控制;

2.低介电常数材料Low-k):检测低机械强度介质的抛光均匀性,避免碎裂或过抛;

3.氮化硅Si3N4):作为硬掩模或蚀刻停止层,需精确控制其残留厚度;

4.光学常数n&k):折射率(n)和消光系数(k),反应材料的电子结构、密度和化学状态;

5.工艺均匀性映射:结合圆扫描,生成全晶圆的膜厚分布热力图,识别边缘与中心不均匀性(如边缘过抛),通过历史数据对比,优化抛光压力、转速等参数,提升工艺稳定性。

三、半导体行业CMP工艺的测量解决方案

1. 实物展示

方案一

椭圆偏振光谱法是一种物理测量方法,即使用偏仪(SE,如图2)来获取薄膜的厚度和光学常数。具有无损伤样件、灵敏度高和量测速度快等优点,可精确地表征介质膜(如SiOxSiNx等)、非晶硅(a-Si)、多晶硅(poly-Si)等单层或多层薄膜的膜厚及材料的光学特性(如折射率、组分、各向异性和均匀性)可通过测量CMP工艺的前值与后值来监控减薄量工艺,是一种可以满足以上量测需求的解决方案。


图2 偏仪(SE)示意图

型号

ME-Mapping

光斑大小

大光斑:2-4mm
微光斑:200μm/100μm/50μm

测量光谱

16个全穆勒元

波段

380-1000nm(支持扩展至210-2500nm)

单次测量时间

1-8s

入射角

65°

焦方式

自动找焦

Mapping行程

XY: 200*200mm

XY: 300*300mm

支持样件尺寸

2寸-8寸(可扩展至12寸)

产品优势

ü                      样品自定义Mapping扫描

ü                      超高稳定性

ü                      快速测量

ü                      易操作、易维护



方案二

反射膜厚仪利用反射干涉的原理进行无损测量,操作简单,配置兼容多尺寸产品的多轴样品台和对位传感器,可对样片进行对位和测量EOF200,如图3。测量稳定性高达0.02nm,测量时间只需一到二秒,可广泛应用于光阻、半导体材料、高分子材料等薄膜层的厚度测量,是一种满足CMP量测需求的方案。


3 反射膜厚仪EOF200示意图

型号

EOF200

光斑大小

3um(50倍物镜)

7.5um(20倍物镜)

15um(10倍物镜)

测量光谱

反射率R

波段

245-1000nm

单次测量时间

1-2s

入射角

焦方式

自动光学对准

Mapping行程

不小于 200*200mm

支持样件尺寸

2寸-8寸(可扩展至12寸)

产品优势

ü                      高精度定心定向

ü                      配备图像识别功能,支持图形片测量

ü                      一键完成整片自动测量

ü                      支持SECS/GEM通讯



2. 样件膜层结构和实测数据

1单层CMP减薄量测量SE

对硅基底单层BPSG膜层进行建模测量,其结构示意图见图4




4 层BPSG膜层结构



CMP前后值进行测量,偏光谱拟合图分别如图5、图6所示:


图5 Si-BPSG前值偏光谱拟合




图6 Si-BPSG后值偏光谱拟合



将减薄量与参考值对比,如图7所示,两者趋势基本一致




图7 BPSG层CMP后减薄量对比数据

2多层CMP减薄量测量SE

Si-SiO2-Poly进行建模测量,其结构示意图见图8




8 Si-SiO2-Poly膜层结构



CMP前后值进行测量Si-SiO2-Poly拟合结果分别如图9、图10所示,测量偏参数与仿真参数匹配度高,GOF>0.99


9 Si-SiO2-Poly前值偏拟合光谱曲线


10 Si-SiO2-Poly偏拟合光谱曲线

偏测量得到的减薄量与参考值对比,如图11所示,两者结果基本一致,且分布趋势符合该CMP工艺特征。




11 Poly层CMP后减薄量对比数据



3CMP清洗测量SE

CMP工序清洗后Si基底的单层介质膜HDP进行建模测量,其结构示意图见图12




图12 单层HDP膜层结构

CMP清洗后wafer进行测量,结构为Si-HDP拟合结果如图13所示,测量偏参数与仿真参数匹配度高,GOF>0.99


图13 单层HDP膜层结构

偏测量结果与参考值对比,如图14所示,两者趋势一致,决定系数(R2)大于0.99




图14 HDP层量测结果与参考值对比数据

4单层膜CMP减薄量测量(SR

单层Si-SiNx进行膜厚仪测量分析,其结构示意图见图15




图15 单层SiNx膜层结构

使用膜厚仪测量CMP前后的反射率,并分析厚度计算差值可得到CMP减薄量,测量CMP前值反射率如图16,测量CMP后值反射率如图17,减薄量对比值如图18


图16 CMP前反射率测量分析




图17 CMP后反射率测量分析

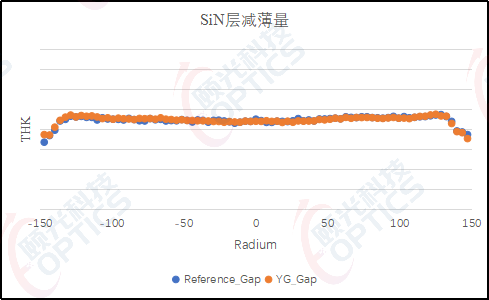

图18 SiNx层CMP后减薄量对比数据
